SmartBridge protokoll konverter és villám-túláram-túlfeszültség védő egység

A SmartBridge eszközt kimondottan a naperőművekben alkalmazott Huawei SmartLogger adatgyűjtőkhöz fejlesztettük ki. A logger a hozzá kapcsolódó EMI (Environment Monitoring Instrument) meteorológiai állomást szabványos RS-485 Modbus RTU protokollal kezeli, azonban a régebbi és jelenlegi logger firmware-ben a csatlakoztatható EMI-k száma limitálva van 1-re, azaz bár a busz topológia lehetővé tenne több RS-485-ös eszköz csatlakozását, ez szoftver szinten nincs támogatva, azaz az EMI busz valójában pont-pont kapcsolatot valósít meg.

A SmartBridge eszköz lényege, hogy a szenzor buszra csatlakoztatott RS-485-ös eszközök adatait folyamatosan lekérdezi, a begyűjtött adatokból egy egységes SmartLogger-kompatilis rekordot képez, amelyet az alsó csatlakozón keresztül folyamatosan elérhetővé tesz a SmartLogger számára natív formátumban és sorrendben.

Ezzel a megoldással a SmartLogger összes meteorológiai funkcionalitása megmarad és kihasználható, pl. a piranométer adatait automatikusan integrálja idő szerint (potenciális termelési adat), a szél adatokat továbbadhatja az inverterek felé, stb.

A SmartBridge eszköz a szenzor busz (terepi kábelek) felé háromszintű villám- és túlfeszültség védelemmel rendelkezik, a tápáramot regenerálódó biztosíték védi-korlátozza. Ezen kívül mindkét RS-485 busz (szenzor és logger busz) rendelkezik a szükséges lezáró-előfeszítő tagokkal, hogy az egyes kommunikációs vonalak a lehető legkisebb zavarral legyenek terhelve.

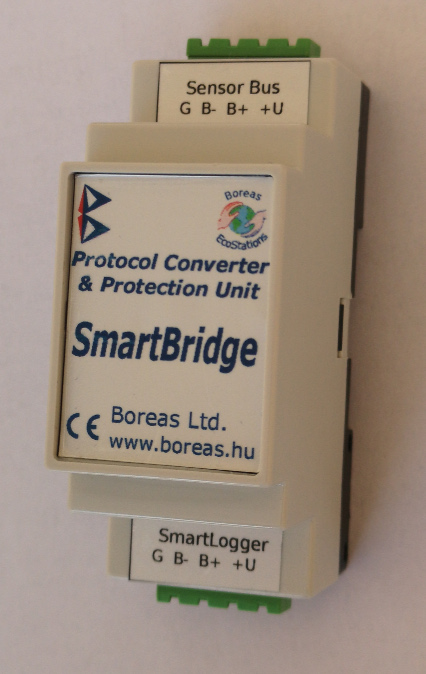

A SmartBridge eszköz 2 egység széles szabványos DIN sínre pattintható készülékházban nyert elhelyezést.

Műszaki adatok

Szenzor busz protokoll	Modbus-RTU és Boreas System-6
Csatlakoztatható szenzorok száma	Max. 250
SmartLogger protokoll	Modbus-RTU 9600 8N1 Addr:8 Regs:0-6
Túlfeszültség-védelem	+/- 6,7 V 600 W@1msec (adatvonalak)
	+/- 15,1 V 600 W@1msec (tápvonal)
Áram védelem	Tartóáram 140 mA
	Maximális feszültség 60 V
	Rtmax 6,5 Ohm
	Kioldási idő 0,15 s
