RF-EcoLogger Boreas adatgyűjtő egység

A Boreas Kft adatgyűjtői az automata meteorológiai állomás központi berendezéseként funkcionálnak. Feladatuk az egyes eszközök egységes rend­szerbe szervezése, a mérések önálló irányítása, az eredmények eltárolása és továbbítása a vele kap­csolatban álló számítógép felé. Az adatgyűjtő belső órája sze­rint a memóriájában tárolt eszköz-tábla alapján elvégzi a mé­résvezérléshez szükséges funkciókat, azaz az előírt időpontok­ban mérés-indítási, mérés-végzési, állapot-informá­ció-küldési és karbantartó paran­csokat küld az egyes szenzorok felé, ille­tőleg fogadja és belső memóriájában tárolja a válaszul kapott mérési - és állapotinformá­ciókat.

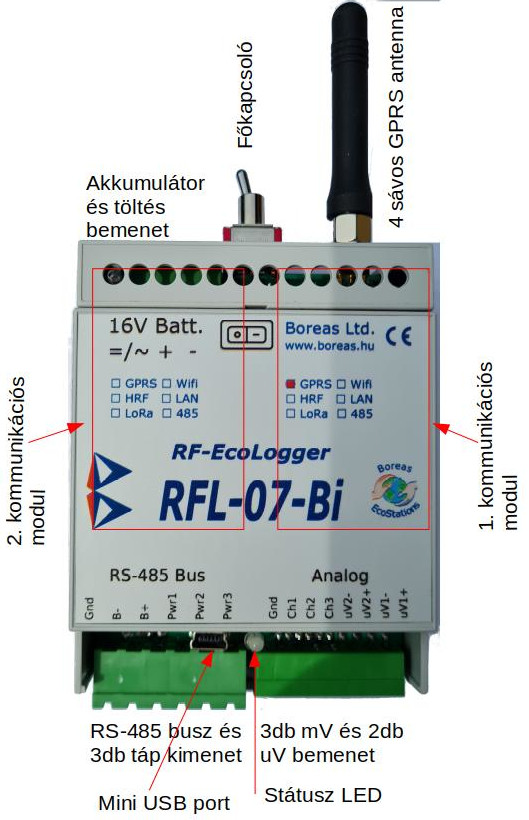

Az RF-EcoLogger adatgyűjtő a Boreas Kft. EcoStations sorozatához lett kifejlesztve, elsősorban költséghatékony ipari alkalmazásokhoz. Az adatgyűjtő DIN sínre pattintható készülékházban került elhelyezésre. Az eszköz első szenzor oldali csatlakozó felülete ipari szabvány szerinti RS-485 mérőbusz, a mérőérzékelők táplálásához 3 darab kapcsolt 12V-os tápfeszültség kimenettel rendelkezik. Az adatgyűjtő az RS-485 buszon keresztül képes az egyes szenzorok paramétereinek lekérdezésére, módosítására, a központból érkező parancsok továbbítására, a szenzorok firmware-ének módosítására és újraindítására is.

Az adatgyűjtő második szenzor csatlakozója 3 csatornás univerzális bemenetet (ezek mindegyike lehet 12 bites analóg, digitális szint, számláló vagy UART bemenet, egyedileg vezérelhető felhúzó ellenállásokkal) és 2db 18+3 bites uV (mikrovolt) nagyságrendű differenciális analóg bemenetet tartalmaz, tipikusan thermopile-os piranométerek, dendrométerek, stb. illesztéséhez.

Az adatgyűjtő helyi konfigurálásához és adatkiolvasáshoz, firmware frissítésekhez, debuggoláshoz, stb. mini-USB porttal rendelkezik.

Az egység magában foglalja a teljes akkumulátoros áramforrás vezérlést, a csatlakoztatott 12V feszültségű (Pb vagy LiPo) akkumulátor töltését és a komplett mérőrendszer tápellátását akár 16V AC kimenetű transzformátor, akár 12V-os napelem képes ellátni.

Az adatgyűjtő a mérésadatgyűjtő számítógéphez és/vagy Scada rendszerhez történő adattovábbításhoz két külön kommunikációs modullal rendelkezhet, ezek bármelyikébe az alábbi kommunikációs modulok telepíthetőek:

• 4 sávos GPRS/NB-IoT modem pl. a Boreas Kft. központi kiszolgálójához vagy MosQuiTTo / Microsoft Azure IoT hubhoz csatlakoztatva
• Wifi modul, amellyel a meteorológiai állomás kiépített Wifi hálózathoz képes csatlakozni és adatot küldeni pl. a Boreas Kft. központi kiszolgálója felé
• RS-485 modul, amellyel az adatgyűjtő például Modbus RTU protokollal kapcsolódhat Scada rendszerhez
• 2.4GHz-es Xbee rádiómodul multipont (mesh) kapcsolat kiépítéséhez az RF-EcoLogger és szenzor alhálózat között, az állomás 1,5km sugarú környezetében
• 868MHz-es HopeRF rádiómodul pont-pont kapcsolat kiépítéséhez az RF-EcoLogger és szenzor alhálózat között, az állomás 1,5km sugarú környezetében
• 868MHz-es LoRaWan hálózat, Loriot (pl. Antenna Hungária) szerveren keresztüli adatküldéshez
• 10/100-as UTP Ethernet csatlakozás központi kiolvasással, kliensként a Boreas Kft. kiszolgálójához csatlakoztatva, vagy Modbus-TCP protokollal PLC-hez, Scada rendszerhez, IoT hubhoz, stb. illesztve

Az adatgyűjtő beépített Bobject/Bi interpretert és JSON parsert tartalmaz, így biztosítva maximális flexibilitást a jövőbeli elvárásoknak.

Műszaki adatok

Tápellátás	16V AC, 16-30V DC névleges
Háttér-akkumulátor	12V AGM, zselés vagy LiPo, 1.2Ah - 330Ah
Működési hőmérséklet-tartomány	-40 ... +85°C
Aktív áramfogyasztás	40mA max (szenzorok nélkül)
Nyugalmi áramfogyasztás	4mA (szenzorok nélkül)
Áramtakarékos nyugalmi mód	<100uA
RS-485 mérőbusz	Fél-duplex, 300-115200Bd
SDI csatlakozás	SDI-12 vagy SDI-96
Maximális szenzor tápáram	500mA (vezérelt, biztosítékkal védett)
Túlfeszültség-védelem	+/- 6,7V 600W@1msec (adatvonalak)
	+/- 26V 600W@1msec (tápvonal)
Processzor	Nagysebességű 16-bit RISC
Félvezető háttér-memória	8Mbyte Flash
Memória kapacitás	130000 mérésblokk
	450 nap 5 perces mérések mellett
	8db 4kByte-os Bi kódszegmens
Paraméter-memória	128kByte EEPROM
Maximális mérőeszköz-szám	64
Elemi lekérdezések gyakorisága	1-1440 másodperc
Átlagok lekérdezés gyakorisága	3-86400 másodperc
Támogatott GPRS Protokollok	ETSI TS 100 916 V7.5.0 (AT Command Set for GSM Mobile Equipment) TCP/IP, MQTT,MQTTs, SSL (1.0 - 1.2), FTP, POP3
SIM kártya	Nano SIM és eSIM támogatás
AzureIoT hub kompatibilitás	Secure MQTT kapcsolat, Azure IoT Plug-and-Play funkcionalitás a Digital Twins Definition Language (DTDL)V2 szerint
