OVP12CH villám- és túlfeszültség védő egység

A Boreas Kft az OVP12CH villám- és túlfeszültség védő panelt a mérőeszközök csoportjainak védelmére fejlesztette ki kimondottan RS-485 mérőbuszhoz. Az egység feladata az RS-485 mérőbusz adatvonalainak és tápvonalainak villám- és túlfeszültség elleni védelme. Az eszköz a terepi kábel felől érkező RS-485-ös buszt három szegmensre osztja szét. A meteorológiában szokásos telepítési magasságok figyelembevételével a három szegmens ajánlott felhasználási módja:

• 1. szegmens: Talajszinten telepített eszközök (pl. talajhőmérő)

• 2. szegmens: 1-2m magasságban telepített eszközök (pl. hőmérséklet, csapadék, stb.)

• 3. szegmens: 10m magasságban telepített eszközök (pl. szél)

A védelem az alábbi módon valósul meg:

• a nagyfeszültségű zavaroktól egy nemesgáz-töltésű cső korlátozza a feszültséget 75V-ra, ezután egy szupresszor dióda korlátozza a feszültséget 6,7V-ra az adatvonalakon és 15,1V-ra a tápvonalakon

• mindegyik vonal tartalmaz egy regenerálódó biztosítékot

• A három szenzor csatlakozó külön-külön védett tápvonallal rendelkezik

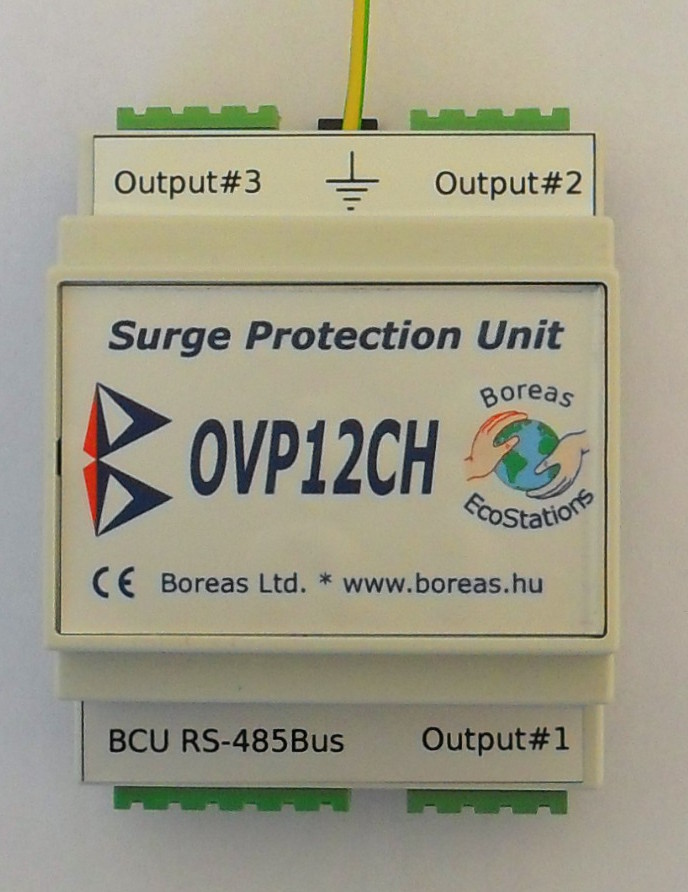

Az OVP12CH DIN sínre pattintható 4 egység széles készülékházban került elhelyezésre, a védett oldala az „Output” feliratú részek.

Nemesgáz-töltésű cső	DC letörési feszültség 75 V
	Impulzus kisülési áram 1 kA
	Impulzus letörési feszültség 600 V
Túlfeszültség-védelem	+/- 6,7 V 600 W@1msec (adatvonalak)
	+/- 15,1 V 600 W@1msec (tápvonal)
Áram védelem	Tartóáram 140 mA
	Maximális feszültség 60 V
	Rtmax 6,5 Ohm
	Kioldási idő 0,15 s
