EcoLogger-2
Boreas adatgyűjtő egység
A
Boreas Kft adatgyűjtői az automata meteorológiai állomás
központi berendezéseként funkcionálnak. Feladatuk az egyes
eszközök egységes rendszerbe szervezése, a mérések önálló
irányítása, az eredmények eltárolása és továbbítása a vele
kapcsolatban álló számítógép felé. Az adatgyűjtő belső
órája szerint a memóriájában tárolt eszköz-tábla alapján
elvégzi a mérésvezérléshez szükséges funkciókat, azaz az
előírt időpontokban mérés-indítási, mérés-végzési,
állapot-információ-küldési és karbantartó parancsokat
küld az egyes szenzorok felé, illetőleg fogadja és belső
memóriájában tárolja a válaszul kapott mérési - és
állapotinformációkat. Ezen információkat a központi
számítógép kérésére annak továbbítja esemény-rekordok
formájában (kitől-mikor-mennyit formában).
Az EcoLogger-2
adatgyűjtő a Boreas Kft. EcoStations sorozatához lett
kifejlesztve, elsősorban költséghatékony ipari alkalmazásokhoz.

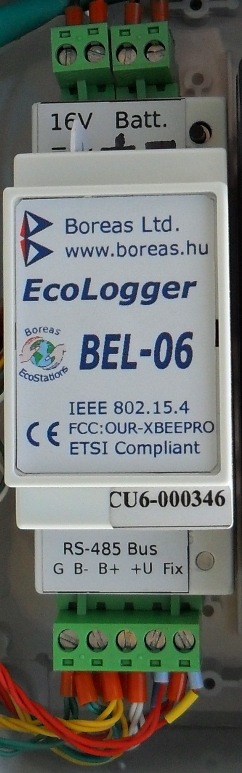

Az adatgyűjtő DIN sínre pattintható 2 egység széles
készülékházban került elhelyezésre. Az eszköz szenzor oldali
csatlakozó felülete ipari szabvány szerinti RS-485 mérőbusz, a
mérőérzékelők táplálásához külön fix és kapcsolt 12V-os
tápfeszültség kimenettel rendelkezik. Az eszköz opcionálisan SDI
busz fogadására is alkalmas.

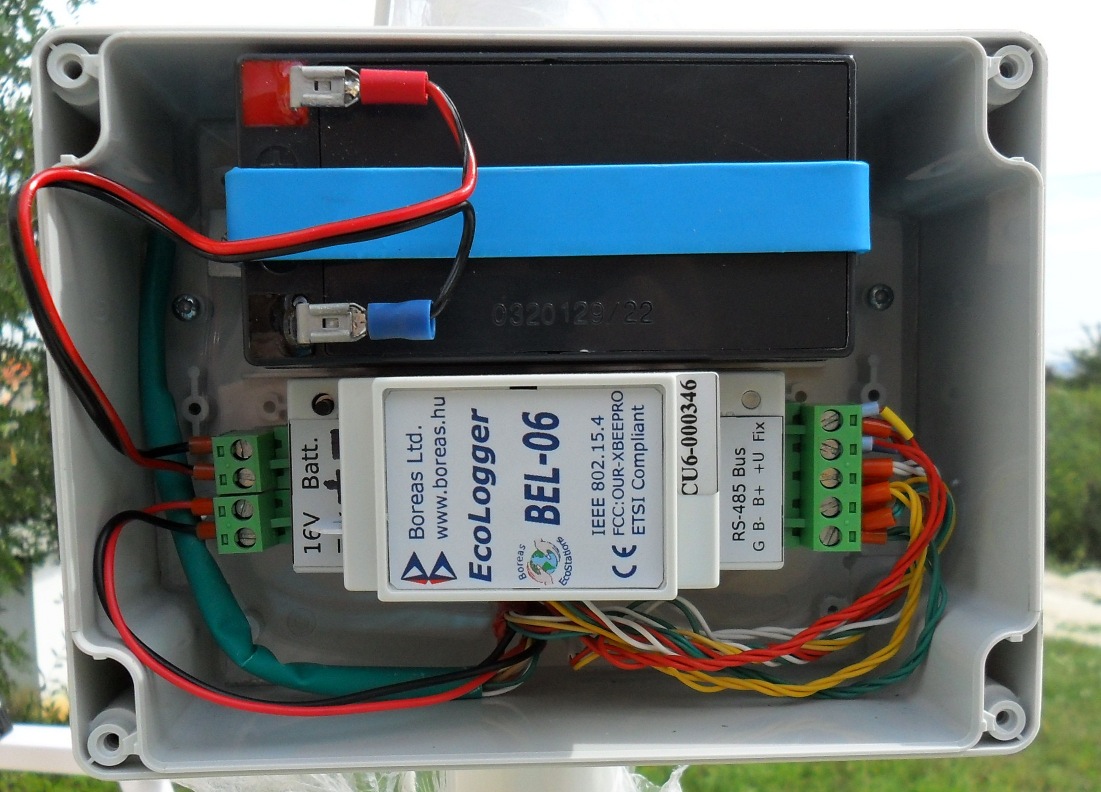

Az egység
magában foglalja a teljes akkumulátoros áramforrás vezérlést, a
csatlakoztatott 12V feszültségű akkumulátor töltését és a
komplett mérőrendszer tápellátását akár 16V AC kimenetű
transzformátor, akár 12V-os napelem képes ellátni.
Az
adatgyűjtő a mérésadatgyűjtő számítógéphez történő
adattovábbításhoz különböző kommunikációs modulokkal
rendelhető:
4 sávos
GPRS modem pl. a Boreas Kft. központi kiszolgálójához
csatlakoztatva
Wifi
modul, amellyel a meteorológiai állomás kiépített Wifi
hálózathoz képes csatlakozni
USB
modul, amellyel a meteorológiai állomás adatai közvetlenül
kiolvashatóak egy USB kábellel
2.4GHz-es
Xbee rádiómodul pont-pont kapcsolat kiépítéséhez az
EcoLogger-2 és a PC között, az állomás 1,5km sugarú
környezetében
868MHz-es
LoRaWan hálózat, Loriot (pl. Antenna Hungária) szerveren
keresztül
10/100-as
UTP Ethernet csatlakozás központi kiolvasással, kliensként
a Boreas Kft. kiszolgálójához csatlakoztatva, vagy Modbus-TCP
protokollal PLC-hez, Scada rendszerhez, stb. illesztve
Műszaki
adatok
Tápellátás
|
16V AC/DC névleges
|
Háttér-akkumulátor
|
12V zselés, 1.2Ah - 330Ah
|
Működési
hőmérséklet-tartomány
|
-40 ... +85°C
|
Aktív áramfogyasztás
|
40mA max (szenzorok nélkül)
|
Nyugalmi
áramfogyasztás
|
4mA (szenzorok nélkül)
|
Áramtakarékos
nyugalmi mód
|
<100uA>
|
|
|
RS-485 mérőbusz
|
Fél-duplex, 300-115200Bd
|
SDI csatlakozás
|
SDI-12 vagy SDI-96
|
Maximális szenzor tápáram
|
500mA (biztosítékkal
védett)
|
Túlfeszültség-védelem>
|
+/-
6,7V 600W@1msec (adatvonalak)
|
|
+/-
26V 600W@1msec (tápvonal)
|
|
|
Processzor
|
Nagysebességű 16-bit RISC
|
Félvezető háttér-memória
|
4Mbyte Flash (2.5 millió
leolvasás)
|
Memória kapacitás
|
65000 mérésblokk
|
|
(450 nap 10 perces mérések
mellett)
|
|
|
Maximális mérőeszköz-szám
|
64
|
Elemi lekérdezések
gyakorisága
|
1-1440 másodperc
|
Átlagok lekérdezés
gyakorisága
|
3-86400 másodperc
|
Támogatott GPRS
Protokollok
|
ETSI TS 100 916 V7.5.0 (AT
Command Set for GSM Mobile Equipment) TCP/IP, FTP, POP3
|
|
