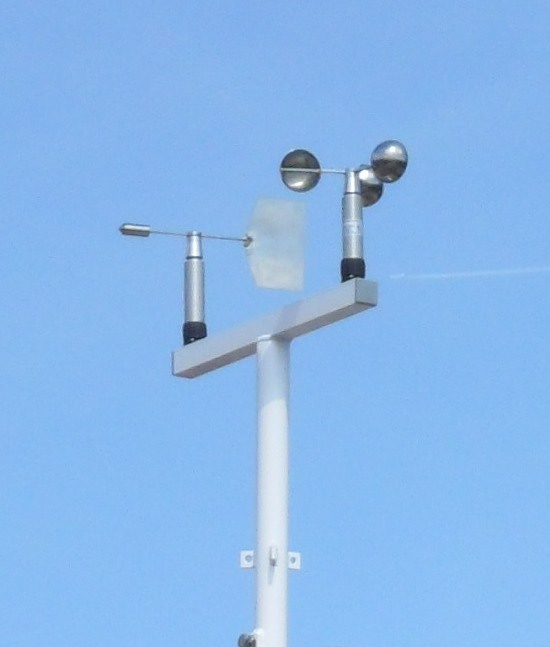

BWS-06 szélirány- és sebesség érzékelő
Az
intelligens érzékelő szél irány és sebesség mérést valósít
meg. A klasszikus felépítésű kanalas anemométer és
szélzászló külön házban helyezkedik el. Az anemométer
házában infravörös opto-szaggató (chopper) a
szélsebességgel arányos frekvenciájú négyszögjelet
ad le, míg a szélzászló házában elhelyezett tér
érzékelő 1°-os felbontással határozza meg az aktuális
irányt. Fontos kihangsúlyozni, hogy az irány érzékelő nem
potenciométeres felépítésű, így nincs holtszektor (dead-band)
az északi irány körül.
Az egyes jeladóktól érkező elektromos jelek
feldolgozására az eszköz a szélmérő házában elhelyezett
önálló mikrokontrollert tartalmaz, mely a pillanatnyi adatok
mérését, a mérési periódusidő alatti átlagolásokat és a
PLC-vel történő kapcsolattartást végzi.
A műszer kommunikációs modulja egyidejűleg
támogatja a Boreas Kft. System-6 protokollját és az ipari szabvány
szerinti MODBUS RTU protokollt is, így ugyanazon eszköz
felhasználható a Boreas Kft. adatgyűjtőihez a legújabb
fejlesztéseink által nyújtott előnyök kiaknázásához, vagy
PLC-hez csatlakoztatva ipari méréstechnikai megoldásokhoz.
A BWSL-06 eszköz LogSense technológiánkat
tartalmazza, amely a mérőérzékelő mellett komplett adatgyűjtőt
is tartalmaz. A LogSense eszköz dátum bélyeggel ellátott mérési
adatai helyi soros kábellel olvashatóak ki Boreas S6-ReadStation
vagy MeteoLux programmal, illetve ComBuoy rádió- vagy GPRS modullal
központi számítógépen gyűjthetőek Boreas SocketServer
programmal.
A szenzor fizikai csatlakozó felülete RS-485
vagy RS-232 szabvány szerinti. Az RS-232 csatlakozást elsősorban
LogSense eszközeinkhez ajánljuk. Az adatvonalak és a tápvonal
mindegyike túlfeszültség elleni védelemmel rendelkezik.
Műszaki adatok
-
|
Szélsebesség
|
Szélirány
|
Méréstartomány
|
0.1 - 75 m/s
|
0 - 360 °
|
Felbontás
|
0.1 m/s
|
0.1°
|
Pontosság
|
0.5 m/s
|
±2 ° FSR
|
Indulási küszöbszint
|
0.4 m/s
|
0.3 m/s
|
Tápellátás
|
8-35 V / 1mA átlag, 5 mA max.
|
Opcionális fűtés
|
16V / 2.5A AC max.
|
Adatkimenet
|
Digitális RS-485 vagy RS-232
|
Opcionális kimenet
|
Analóg 0-10 V, 4-20 mA
|
Kommunikáció
|
System-6 és MODBUS RTU protokoll
|
Túlfeszültség-védelem
|
+/- 6,7V 600W@1msec (adatvonalak)
|
|
+/- 17,1V 600W@1msec (tápvonal)
|
|
