BSS-07 Integrált talajhőmérséklet érzékelő

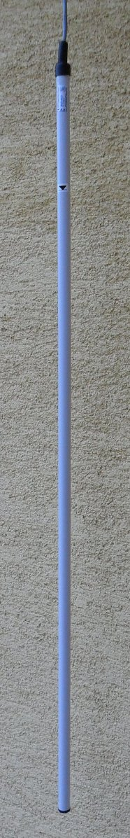

A BSS-07 típusú szonda a talaj hőmérsékletének különböző mélységekben történő mérésére szolgál. A berendezést egyetlen "lándzsaként" a talajba he­lyezve a 2, 5, 10, 20, 50 és 100 cm-es szabványos mélységben végez hőmér­sékletmérést. Lehetséges 4-csatornás eszközként is használni 5, 10, 20 és 50 cm-es mélységben történő hőmérsékletmérésre, amennyiben rendszeres kalibrálásra van szükség (ha az 1 m hosszú eszköz túl hosszú ahhoz, hogy el­férjen a klímakamrában).

Az érzékelő elemek csúcstechnológiájú, nagy-pontosságú digitális hőérzé­kelők. A csőtest kétkomponensű epoxi műgyantával van kitöltve a tökéletes szigetelés érdekében.

Az eszközbe épített mikrokontroller végzi a mérésvezérlést és az adat­küldést az adatgyűjtő vagy a PLC felé.

Minden csatornához független kalibrációs tábla tartozik, melyben maximum 10 kalibrációs ponthoz tartozó referencia adat van tárolva. A mikrokontroller lineáris regressziót alkalmazva konvertálja a mért elektronikus jeleket fizikai paraméterré.

A műszer többnyelvű kommunikációs modulja egyidejűleg támogatja a Boreas Kft. System-6 protokollját és az ipari szabvány szerinti MODBUS protokollt is, így ugyanazon eszköz felhasználható a Boreas Kft. adatgyűjtőihez kiaknázva a legújabb fejlesztések által nyújtott előnyöket, vagy PLC-hez csatlakoztatva ipari méréstechnikai megoldásokhoz. A soros interfész beépített túlfeszültség- és villámvédelemmel rendelkezik.

A BSSL-07 eszköz LogSense technológiával készült, amely a mérőérzékelő mellett komplett adatgyűjtőt is tartalmaz, beépített szilárdtest memóriával. A LogSense eszköz dátum bélyeggel ellátott mérési adatai helyi soros kábellel olvashatóak ki Boreas S6-ReadStation vagy MeteoLux programmal, illetve ComBuoy rádió- vagy GPRS modullal központi számítógépen gyűjthetőek Boreas SocketServer programmal. A Boreas Kft. ComBuoy kommunikációs eszközeit is a LogSense vezérli.

Műszaki adatok

	Hőmérséklet
Méréstartomány	-50…+70 °C
Felbontás	0.1°C
Pontosság	0.2 °C FSR
Beállási idő	10 sec.
Tápellátás	8-30 V / 1mA átlag, 5 mA max.
Adatkimenet	Digitális RS-485 vagy RS-232
Opcionális kimenet	Analóg 0-10 V, 4-20 mA
Kommunikáció	System-6 és MODBUS RTU protokoll
Túlfeszültség-védelem	+/- 6,7V 600W@1msec (adatvonalak)
	+/- 17,1V 600W@1msec (tápvonal)
