BHP-06 hőmérséklet-páratartalom-légnyomás érzékelő

Az intelligens érzékelő kombinált hőmérséklet-páratartalom-légnyomás mérést valósít meg. Az eszköz egybeépített hőmérséklet és páratartalom érzékelőt tartal­maz, amelyek nagyon szoros termikus kapcsolatban vannak egymással. Az érzékelő fej adatait önálló mikrokontroller dolgozza fel és továbbítja a vezérlést ellátó adatgyűjtő vagy PLC felé.

A páratartalom érzékelők hőfokfüggése egyedileg korrigált. A hőmér­séklet és a páratartalom értékek maximum 10 pontból álló táblázatban adhatóak meg, a kalibrálási pontok között a mikrokontroller lineáris regressziót alkalmaz. A szükséges kalibrációs pontok számát a felhasználás határozza meg.

Az alapadatokon túl az eszköz további értékes információt nyújt a környezeti paraméterekről, például megadja a harmatpontot és a vízgőz parciális nyomását, a mért értékek periódusidőre vonatkozó szélsőértékeit, stb. A Hres jelű eszköz hőmérője 0.01°C / 0.01%RH felbontású.

A műszer kommunikációs modulja egyidejűleg támogatja a Boreas Kft. System-6 protokollját és az ipari szabvány szerinti MODBUS RTU protokollt is, így ugyanazon eszköz felhasználható a Boreas Kft. adatgyűjtőihez a legújabb fejlesztéseink által nyújtott előnyök kiaknázásához, vagy PLC-hez csatlakoztatva ipari méréstechnikai megoldásokhoz.

A BHPL-06 eszköz LogSense technológiánkat tartalmazza, amely a mérőérzékelő mellett komplett adatgyűjtőt is tartalmaz. A LogSense eszköz dátum bélyeggel ellátott mérési adatai helyi soros kábellel olvashatóak ki Boreas S6-ReadStation vagy MeteoLux programmal, illetve ComBuoy rádió- vagy GPRS modullal központi számítógépen gyűjthetőek Boreas SocketServer programmal.

A szenzor fizikai csatlakozó felülete RS-485 vagy RS-232 szabvány szerinti. Az RS-232 csatlakozást elsősorban LogSense eszközeinkhez ajánljuk. Az adatvonalak és a tápvonal mindegyike túlfeszültség elleni védelemmel rendelkezik.

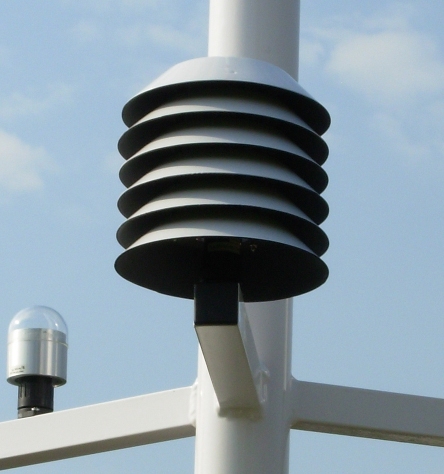

Az antiradiációs kalap (shield) UV-álló fehér polikarbonátból készül, amely még évek múltán is megőrzi fehér színét. A lemezek alsó oldala matt feketére festett, így az árnyékolás hibája 0.2°C alatt tartható még a legnagyobb napsütésben (900-1000W/m²) is.

Műszaki adatok

	Hőmérséklet	Páratartalom	Légnyomás
Méréstartomány	-50…+80°C	0…100 %	450...1150hPa
Felbontás	0.1°C / 0.01°C>	0.1% / 0.01%<	0,1hPa
Pontosság	±0.2°C FSR	±1 % FSR	±0.2hPa FSR
Beállási idő	10 sec.	10 sec.	10 sec.
Tápellátás	8-30 V / 2mA átlag, 7 mA max.
Adatkimenet	Digitális RS-485 vagy RS-232
Kommunikáció	System-6 és MODBUS RTU protokoll
Túlfeszültség-védelem	+/- 6,7V 600W@1msec (adatvonalak)
	+/- 26V 600W@1msec (tápvonal)
